Tlakový spínač s odfukem _ přepěťová ochrana

554/1JS2
44 hodnocení

Kompresor_Orlik_logo_male

Tlakový spínač s odfukem a přepěťovou ochranou pro kompresor Orlík JSK 75 a DSK 75 z posledních roků výroby:

  • Orlík 1 JSK 75
  • Orlík 2 JSK 75
  • Orlík 3 JSK 75
  • Orlík 2-3 DSK 75

  • od 3 219 Kč včetně DPH
od 2 660 Kč
Kategorie: Tlakové spínače

Zvolte variantu

  • 1JSK75 = PKS|SKS|EK: 14 - 15 (1,5 - 2,2 kW / 4 - 6,3 A)
    • Kód: 554/1JS2 |
    • Skladem
    3 219 Kč včetně DPH
    2 660 Kč

  • 1JSK75 = PKS|SKS|EK: 17 - 25 (3 - 4 kW / 6,3 - 10 A)
    • Kód: 554/1JS3 |
    • Skladem
    3 219 Kč včetně DPH
    2 660 Kč

  • 2JSK75 = PKS|SKS|EK: 35 - 50 (5,5 - 7,5 kW / 10 - 16 A)
    • Kód: 554/2JS |
    • Skladem
    3 340 Kč včetně DPH
    2 760 Kč

  • 3JSK75 = PKS|SKS|EK: 50 ( 7,5 kW / 10 - 16 A)
    • Kód: 554/3JS2 |
    • Skladem
    3 461 Kč včetně DPH
    2 860 Kč

  • 3JSK75 = PKS|SKS|EK: 75 (11 kW / 16 - 20 A)
    • Kód: 554/3JS |
    • Skladem
    3 945 Kč včetně DPH
    3 260 Kč



Tlakový spínač condor s odfukem _ přepěŤOVÁ OCHRANA

Tlakový spínač pro nejnovější kompresory Orlík JSK 75 a DSK 75 s elektronickým odfukem a přepěťovou ochranou nahrazující mechanický odfuk přes řemenici a šroub odlehčení používaný v posledních nejnovějších kompresorů Orlík DSK a JSK 75 z 90. let. Tento tlakový spínač používaný dodnes na všech nových pístových kompresorech s elektronickou ochranou přepětí, jištěním a zejména elektronickým odfukem přes modifikovanou zpětnou klapku. Tyto kompresory se poznají podle černého plastového bočního krytu náhonu řemenu ventilátoru, přes který již nevede (na rozdíl od původního stříbrného hliníkového krytu) mechanický odfuk přes systém šroubu odlehčení a trubičku. Kvalitní tlakový spínač německé značky Condor nahrazuje také dříve používaný složitější a dražší Condor MDR 5. Třípólový vypínač a odvzdušňovací ventil pro kompresory Orlík s přepěťovou ochranou motoru. Spodní vývod pro připojení k tlakové nádobě R 3/8" a pro připojení (manometru, pojistného ventilu, rychlospojky atd.) jsou další 3 boční vývody s vnitřním závitem R 1/4". V případě poškození tepelné ochrany (relé) je možné dokoupit nový náhradní díl a jednoduše tlakový spínač opravit. Ze spodní části je připojení pro hadičku 6 mm k propojení s odlehčovacím zpětným ventilem. Plné nahrazení staršího typu Condor MDR 5.

  • pro nejnovější verze kompresoru JSK a DSK 75 z 90. let
  • s přepěťovou ochranou (ochrana motoru)
  • s elektronickým odfukem odlehčení
  • včetně rozběhového spínače
  • možnost nastavení tlakové diference rozsahu spínacího / vypínacího tlak
  • nastavení spínacího tlaku: 4 až 9 bar (0,4 - 0,9 MPa resp. 4 - 9 bar)
  • nastavení vypínacího tlaku: 7 až 11 bar (0,7 - 1,1 MPa resp. 7 - 11 bar)
  • pracovní tlak: 4 - 11 bar
  • pro napětí na tři fáze:  3 x 380/400 V
  • připojení na tlakovou nádobu: vnitřní závit R 3/8"
  • 3x boční vývod pro připojení (manometr, pojistný ventil atd.): vnitřní závit R 1/4"
  • možnost zakoupit novou tepelnou ochranu (relé) v případě poškození

Tlakový spínač Condor pro novější typy pístových kompresorů Orlík s příkonem elektromotoru 2,2 kW / 3 kW / 4 kW / 5,5 kW / 7,5 kW / 11 kW / 15 kW a spínacím proudem 6,3 A / 10 A / 16 A / 20 A.



TIP: Tyto kompresory se poznají podle černého plastového bočního krytu řemenu náhonu ventilátoru, přes který nevede mechanický odfuk  systému odlehčení bez trubičky vedené z šroubu zpět do výtlaku dochlazovače.

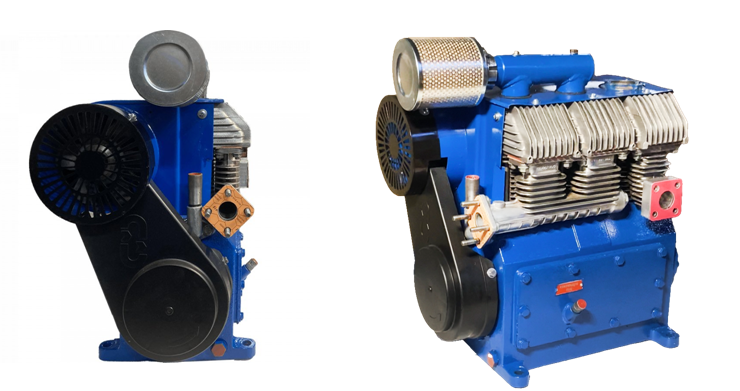

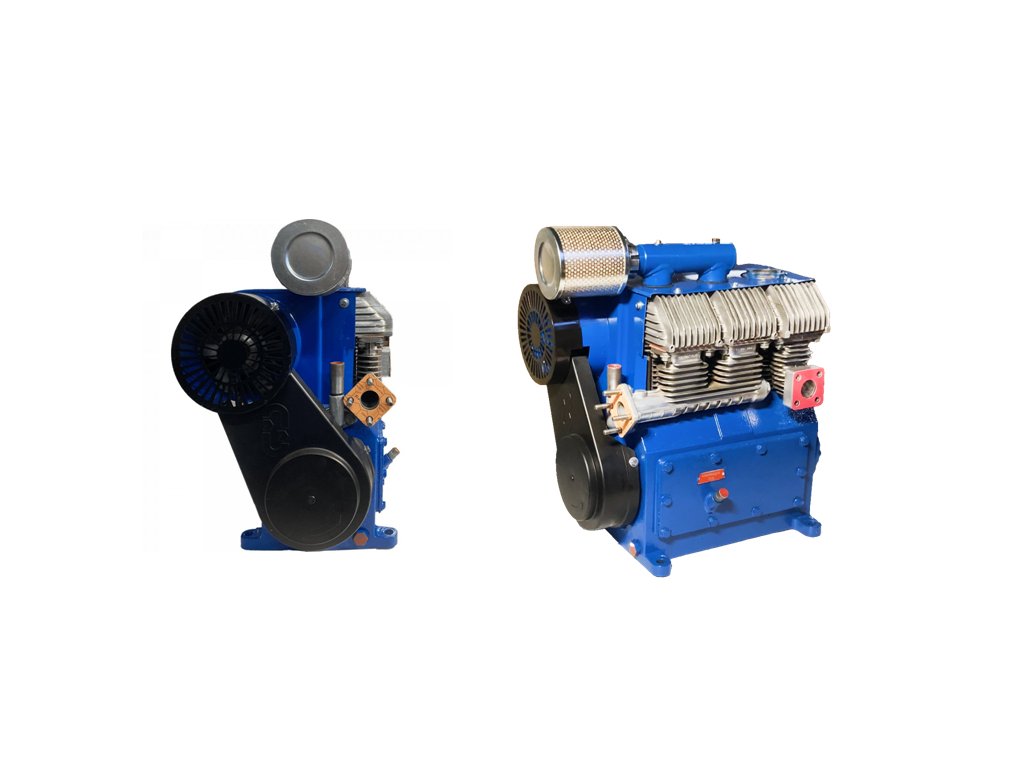

Kompresor Orlík JSK DSK 75_tlakový spínaš s odfukem_nejnovější modely
