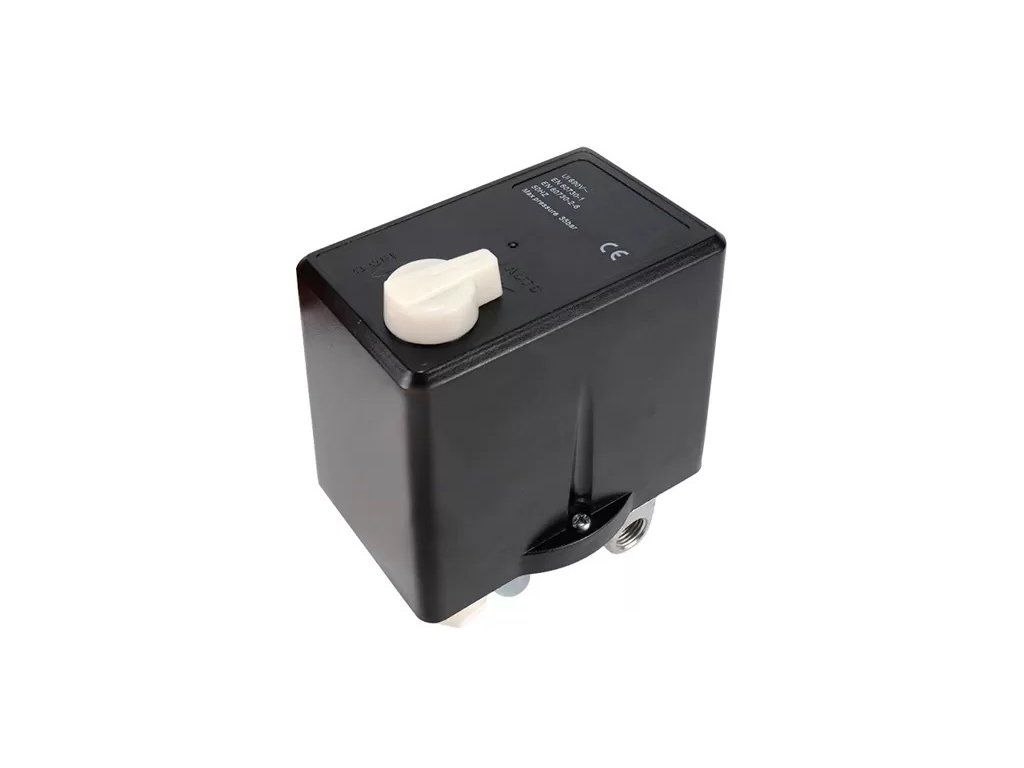

Tlakový spínač s odfukem + tepelná ochrana
Zvolte variantu
Popis
Tlakový spínač s odfukem + nadproudová ochrana
Tlakový spínač s odfukem a tepelnou ochranou motoru určený pro pístové kompresory vybavené novým systémem odlehčení. Nahrazuje starší mechanické řešení odfuku přes řemenici a šroub odlehčení používané u starších typů kompresorů. Tento modernější systém využívá hadičku připojenou do modifikované zpětné klapky a je běžně používán u novějších pístových kompresorů. Zpětná klapka má tří má vstup z dochlazovače a dva výstupy - do vzdušníku a právě do odlehčení v tlakovém spínači. Při rozepnutí tlakového spínače dojde k vypuštění přebytečného tlaku ve válcích a dochlazovači. Kompresor při opětovném zapnutí nestartuje do protitlaku. Kvalitní tlakový spínač představuje spolehlivou náhradu za dříve používané složitější a dražší modely. Spínač je vybaven třípólovým vypínačem, tepelnou ochranou motoru a odvzdušňovacím ventilem.
Tepelná (nadproudová) ochrana motoru slouží k ochraně elektromotoru před přetížením a nadměrným zahříváním. Tlakový spínač se vybírá podle výkonu elektromotoru a jeho jmenovitého proudu. Pokud motor při provozu odebírá vyšší proud například z důvodu: při přetížení kompresoru, zablokování motoru nebo častém spínání, tak dochází k postupnému zahřívání vinutí motoru i samotné tepelné ochrany. Po překročení nastavené mezní hodnoty tepelná ochrana automaticky rozepne elektrický obvod a motor vypne, čímž zabrání jeho poškození nebo spálení vinutí. Po ochlazení je možné ochranu znovu zapnout a kompresor uvést do provozu.

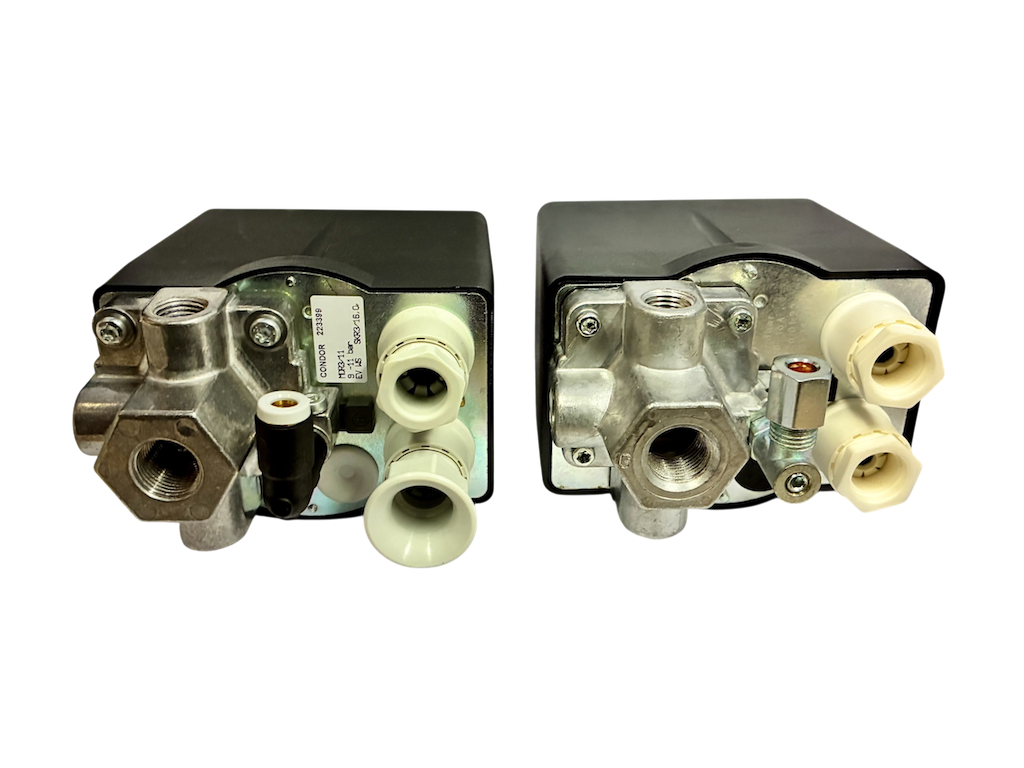

Spodní připojení k tlakové nádobě je s vnitřním závitem G 3/8". Pro připojení manometru, pojistného ventilu, rychlospojky nebo dalšího příslušenství jsou k dispozici tři boční vývody s vnitřním závitem G 1/4". Ve spodní části se nachází odlehčovací ventil pro připojení hadičky 6 mm pomocí převlečné matice.
V případě poškození je možné si objednat náhradní díly samostatně - tepelná ochrana, membrána, kryt, vypínač.
- s přepěťovou ochranou (ochrana motoru)
- horizontální odlehčovací ventil pro hadičku Ø 6 mm
- včetně rozběhového spínače
- možnost nastavení tlakové diference rozsahu spínacího / vypínacího tlak
- rozsah tlaku: 3 až 11 bar (0,3 - 1,1 MPa)
- továrně nastaveny tlaky: 6 až 8 bar (0,6 - 0,8 MPa)
- rozsah spínání / vypínání: 1,5 - 3,5 bar (0,15 - 0,35 MPa)
- pro napětí na tři fáze: 3 x 380/400 V
- připojení na tlakovou nádobu: vnitřní závit G 3/8"
- 3x boční vývod pro připojení (manometr, pojistný ventil atd.): vnitřní závit G 1/4"
- náhradní díly skladem - tepelná ochrana (relé), membrána, kryt, vypínač
Tlakový spínač pro všechny novější typy pístových kompresorů 1,1 kW / 2,2 kW / 3 kW / 4 kW / 5,5 kW / 7,5 kW / 11 kW / 15 kW a spínacím proudem 4 A / 6,3 A / 10 A / 16 A / 20 A.
